高精密ユニット

高精度の軽荷重高速切削の仕上げボーリングを主目的にしています。
アンギュラ玉軸受使用。軸径ラインナップはφ20よりφ60まで。
4F-G型ガンドリルスピンドルも同一構造です。

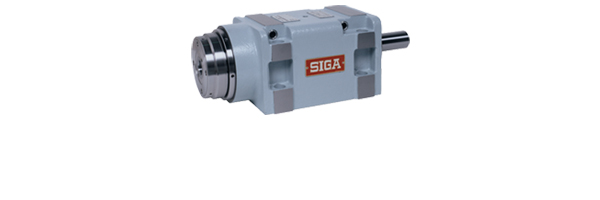

高速、高精度、中荷重の仕上げボーリングを主目的にしています。
7000系列アンギュラ玉軸受とNN30K系列複列円筒ころ軸受を使用して、グリース潤滑で従来のマイクロフォグ潤滑を超える高速回転を可能としています。
軸径ラインナップはφ40からφ100まで。

7000系列アンギュラ玉軸受を用い、6F型、7F型より高速で、かつ同等以上の精度を必要とする加工に適します。
軸径ラインナップはφ40からφ100まで。
スピンドルケースは6F型と同じです。

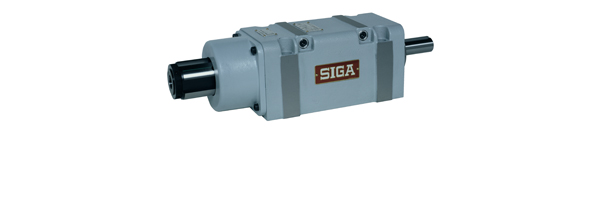

7F型ボーリングスピンドルをベースにガンドリル加工を主目的にしています。

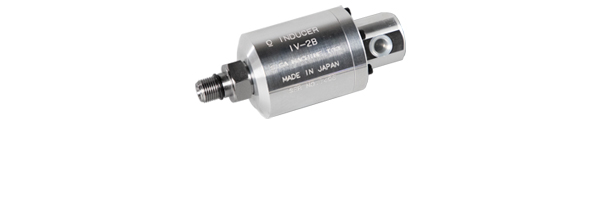

プーリー軸端にインジューサー（回転継ぎ手）を取り付け、クーラントスルーに対応。
切削油が内部に入るのを防ぐために防滴カバーを標準装備。エアーパージは必須です。
専用のガンドリルホルダー、ソケットは別売りです。

重切削ボーリング加工及びミーリング加工を主目的にしています。
２個のテーパーローラーと２個のアンギュラ玉軸受（又は１個の円筒ころ軸受）を用い、完全３点支持の構成となっています。
軸径ラインナップはφ25からφ120まで。3R-25-APおよび3R-75-AP以上のサイズは直ボーリングタイプとなります。
※ 直ボーリングタイプとはクイルを持たず、鋳物のケースに直接ベアリングを組み込んだものをいいます。

複列円筒ころ軸受、複列スラストアンギュラ玉軸受を使用し、高回転精度、高速回転、高剛性、低温度上昇をグリース潤滑で実現しています。
荒ボーリングから仕上げボーリングまで幅広く使用できます。
軸径ラインナップはφ40からφ130まで。

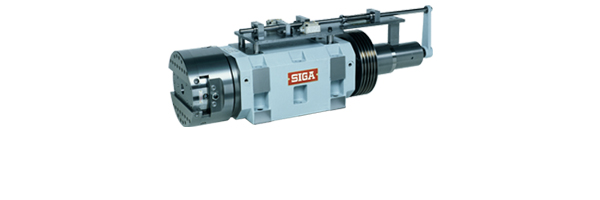

ホルダー部がスライドすることでフェーシング加工を可能としたスピンドルです。
各サイズ、ラックピニオン方式とクサビ方式からご使用方法に応じてお選びください。
標準では油圧駆動となっていますが、ボールねじ駆動タイプも製作実績豊富です。

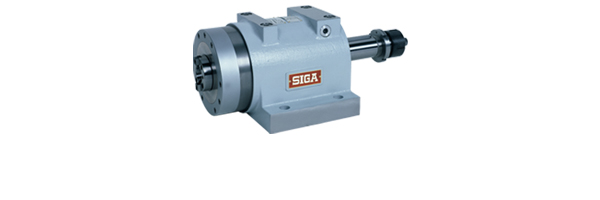

高精度の軽荷重高速ミーリング加工を主目的にしています。
主軸端はJIS B.6101（NTテーパー）30番、40番を採用しています。
ベアリング構成は7F型ボーリングスピンドルと同じです。
軸径ラインナップはφ50とφ60です。

重荷重ミーリング加工、ボーリング加工を主目的にしています。
主軸端はJIS B.6101（NTテーパー）30番、40番、50番を採用しています。
ベアリング構成は3R型ボーリングスピンドルと同じです。
軸径ラインナップはφ50からφ120まで。

高速、高精度、中荷重のミーリング加工、ボーリング加工を主目的にした4M-F型、および高速、重荷重加工に対応した4M-R型があります。
主軸端はJIS B.6101（NTテーパー）40番、50番を採用しています。
ベアリング構成は以下の通りです。
・4M-F型が6Fボーリングスピンドルと同じ
・4M-R型が4Rボーリングスピンドルと同じ
軸径ラインナップはφ60からφ120まで。

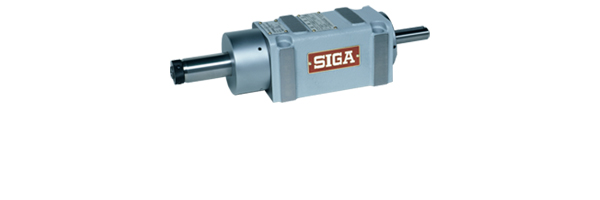

高速小径ドリル用スピンドルです。ベアリング構成は7F型と同じ。
前部シールにオイルシールを使用したものをL型、ラビリンスシールにしたものをＨ型と区分し、使用回転数と切削油の有無で使い分けます。
軸径はφ20のみ。

大型ドリル加工用スピンドルです。ベアリング構成は3Rボーリングスピンドルと同じですので重荷重に適します。
軸径ラインナップはφ25、φ45、φ50です。
持込みブシュ方式に使用するパイロットバーの支持穴ボスをつけた特殊ケースもあります。

一般的なドリル加工、リーマー加工用スピンドルです。
軸径ラインナップはφ30とφ45です。
持込みブシュ方式に使用するパイロットバーの支持穴ボスをつけた特殊ケースもあります。
